Osnovne karakteristike HMI ekrana

U prethodnim objavama i tekstovima predstavili svim našim kupcima prednosti Nidec frekvnentnih invertera ili regulatora (VFD). Kao i u prethodnoj objavi, u nastavku ovoga teksta ćemo odgovoriti na najosnovnija pitanja vezana za HMI ekrane (display).

Kako bi ubrzali komunikaciju i povećali kvalitet razgovora sa našim kupcima i budućim saradnicima napravili ovu objavu koja će dati odgovor na najčešća postavljena pitanja tipa: šta je HMI ekran i čemu služi, gdje se koristi HMI ekran, kako funkcioniše, njegove prednosti i mnoga druga pitanja.

Šta je HMI ekran i čemu služi?

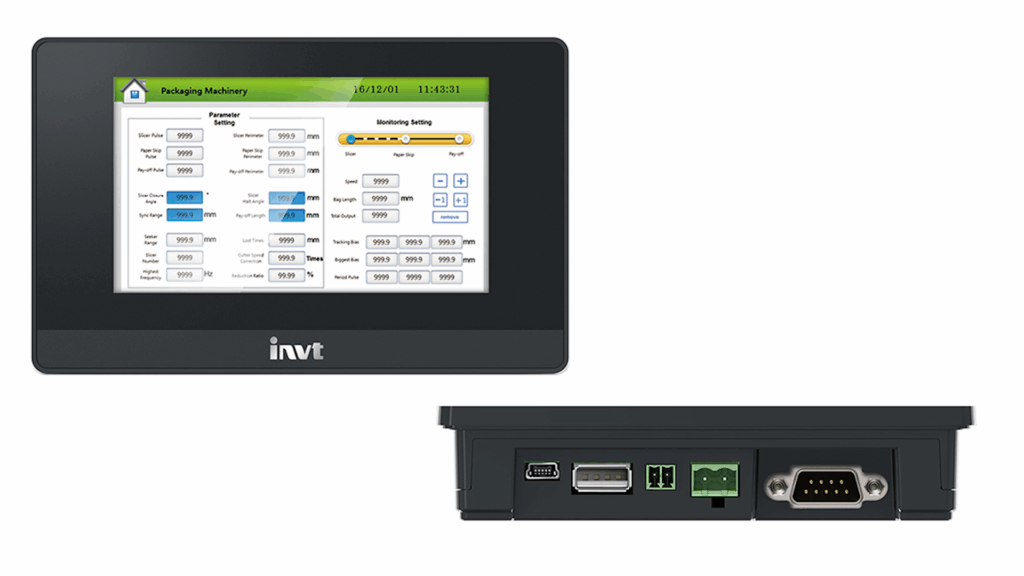

HMI (Human-Machine Interface) ekran predstavlja interfejs koji omogućava osobi da komunicira sa mašinom, uređajem ili sistemom. To je najčešće ekran osetljiv na dodir (touchscreen), ali može uključivati i druge oblike kontrole poput tastera, dugmadi ili tastatura. HMI uređaji se koriste širom industrije, automatike, pametnih kuća i raznih uređaja za svakodnevnu upotrebu – svuda gdje je potrebna jednostavna, efikasna i vizuelno jasna komunikacija između korisnika i tehnološkog sistema

Gdje se koristi HMI ekran?

HMI ekrani se najčešće koriste u sledećim oblastima:

• Industrijska automatika – za nadzor i upravljanje frekventnim inverterima, mašinama, linijama za proizvodnju, pumpama, senzorima, motorima itd.
• Pametne kuće – za upravljanje rasvjetom, grejanjem, sigurnosnim sistemima i drugim pametnim uređajima.
• Energetski sistemi – za kontrolu solarnih panela, invertera, baterijskih sistema i drugih izvora energije.
• Transport i vozila – u vozilima za prikaz stanja sistema, navigaciju i komande.
• Zdravstveni uređaji – za kontrolu medicinske opreme i prikaz važnih informacija.
• Kiosci i javni sistemi – na info-terminalima, bankomatima, parking uređajima itd.

Kako funkcioniše HMI?

HMI ekran je najčešće povezan sa kontrolerom (kao što je PLC – programabilni logički kontroler, mikrokontroler ili računar), koji šalje i prima podatke sa fizičkog sistema (npr. motora, senzora, ventila). Na HMI ekranu se prikazuju svi važni podaci: temperature, pritisci, status uređaja, alarmi, kao i kontrole (npr. dugme za pokretanje/pauzu sistema).

Korisnik može preko HMI ekrana da upravlja sistemom – jednostavnim dodirom na dugme na ekranu može pokrenuti mašinu, promjeniti brzinu motora, uključiti/isključiti neki dio sistema ili provjeriti greške u radu.

Pored običnih HMI ekrana, postoji veliki broj HMI ekrana koje nude različite usluge. Te usluge podrzumjevaju: HMI ekran sa integrisanim PLC mikrokontrolerom, HMI ekran sa integrisanim modulom za Ethernet komunikaciju, kao i sa mnogim drugim mogućnostima.

Koje su prednosti korišćenja HMI ekrana?

HMI ekrani donose brojne prednosti u radu sa uređajima i automatizovanim sistemima:

1. Jednostavnost korištenja
   Sve komande i informacije su dostupne na jednom mestu, na preglednom ekranu. Korisnici ne moraju znati tehničke detalje sistema da bi njime upravljali.

2. Vizuelna preglednost
   Grafički prikazi, animacije, dijagrami i boje omogućavaju lakše razumevanje stanja sistema u realnom vremenu.

3. Ušteda vremena
   Umjesto fizičkih kontrola, prekidača i lampica – sve se nalazi na jednom ekranu, što znatno pojednostavljuje upravljanje i ubrzava rad.

4. Povećana bezbjednost
   HMI ekrani omogućavaju brzo uočavanje problema, alarmiranje u slučaju greške i sprečavanje većih kvarova. Također, mogu imati nivoe pristupa – da samo ovlašteni korisnici mogu mijenjati određene parametre.

5. Fleksibilnost i personalizacija
   Sistem se može lako prilagoditi potrebama korisnika – izgled ekrana, raspored komandi, jezik, jedinice mjere i drugi detalji mogu se jednostavno konfigurisati.

6. Digitalizacija i praćenje rada
   HMI sistemi mogu čuvati podatke o radu, praviti izvještaje, pa čak i biti povezani sa drugim sistemima ili internetom za daljinski nadzor i upravljanje.

Komunikacija:
Ono što nas najviše interesuje, a da je vezano za prošlu objavu je komunikacija izmedju VFD – frekventnog invertera – regulatora i HMI ekrana. Najčešća komunikacija se odvija putem serijske komunikacije:
RS232 – za kraće udaljenosti (do ~15m), jednostavna tačka-tačka komunikacija.
RS485 – pogodna za duže kablove (do 1200m) i višestruke uređaje (do 32 uređaja na istoj magistrali). Najčešće se koristi u industriji.
Prilikom Modbus RTU komunikacije HMI ekran je “Master”, dok je Frekvenetni inverter “Slave”

Komunikacija u praksi:
HMI se programira tako da koristi odgovarajući protokol (npr. Modbus RTU) i tačne adrese registara invertera. HMI ekran može čitati podatke (npr. trenutna brzina, greške, status) i slati komande (npr. pokreni, promeni frekvenciju, zaustavi). Sve što inverter može da primi ili pošalje – dostupno je kroz registre koji se čitaju/pisu iz HMI-ja.

Zaključak

HMI ekran predstavlja most između čovjeka i tehnologije. Njegova uloga je da omogući lak, brz i efikasan način da korisnik upravlja složenim procesima. Bilo da se koristi u industriji, automatizaciji, kući ili vozilu – HMI doprinosi većoj produktivnosti, sigurnosti i udobnosti u svakodnevnom radu.

Ako imate potrebu da pojednostavite upravljanje svojim sistemom, povećate efikasnost i omogućite lakši nadzor – HMI ekran je pravi izbor za vas. U našoj ponudi imamo veliki broj HMI ektrana različitih mogućnosti, brendova, kao i veličina.

Također, naša firma pored prodaje najboljih invertera na tržištu (Nidec) vršimo i usluge ugradnje i programiranja frekventnih inveretera, kao i HMI ekrana po vašim zahtjevima.

Budite uvijek u korak sa tehnologijom,

Tim StarmoTech!
